Описание

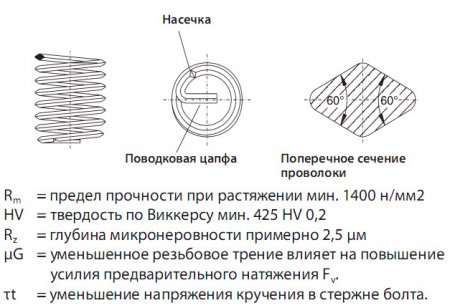

HELICOIL®plus резьбовая технологияРезьбовые вставки позволяют создать соединения, допускающие
большую нагрузку, в металлах низкой прочности и применяются на практике уже около 40 лет. Эти резьбовые вставки из высокосортной стали формуются с высоким качеством из проволоки ромбовидного сечения в виде пружинящей спирали. Поводковая цапфа
после монтажа отделяется на насечке (в заданном месте отрыва).

Новейший вариант этой технологии назван HELICOIL® plus
Благодаря оптимизированной конструкции значительно упростился монтаж HELICOIL®plus. Это обеспечивается заходной частью, посредством которой HELICOIL®plus вставляется и завинчивается как болт. Для ввинчивания детали достаточно одного установочного шпинделя, который по своим раз-
мерам сравним с метчиком.

HELICOIL®plus резьбовая технология


Резьбовые вставки HELICOIL®plus отличаются высокой износостойкостью, незначительным резьбовым трением при узких допусках, высоким качеством поверхности, а также высокой коррозийной устойчивостью и теплостойкостью.

Варианты

Резьбовые вставки HELICOIL®plus поставляются в двух вариантах исполнения:

HELICOIL®plus резьбовая технологияРезьбовая вставка навита из точно формованного, ром-
бовидного профиля. Результатом является калиброванная
резьба двухстороннего использования. Точное соблюде-
ние размеров ISO-резьбы соответствует норме DIN 13 6Н,
для специальных требований 4Н.

Для лучшего опознавания в установленном состоянии
вставки HELICOIL® plus free running окрашены в зеленый
цвет.

HELICOIL®plus резьбовая технология
Вставка HELICOIL®plus SCREWLOCK® отличается от HELICOIL®plus free running участком винтового зажима — одним или нескольким гранеными витками, которые оказывают зажимное действие на боковины ввернутого болта.

Резьбовые вставки HELICOIL®plus SCREWLOCK® окрашены в красный цвет.



Преимущества

Износостойкость
HELICOIL®plus резьбовая технологияHELICOIL®plus резьбовая технология

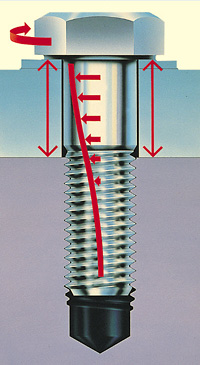

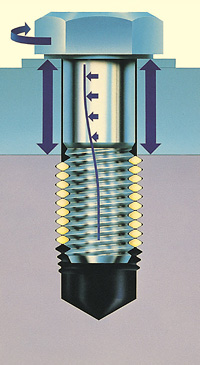

Резьбовые вставки HELICOIL®plus изготовлены из аустенитной хромо-никелевой стали (предел прочности при растяжении не менее 1400 н/мм2). Сформированная резьба обладает высоким качеством поверхности. Это обеспечивает износостойкую, допускающую большую нагрузку резьбу с очень низким и постоянным моментом трения. При повторных ввинчиваниях с одинаковым моментом затяжки достигается более высокое и неизменное усилие предварительного натяжения. Одновременно это приводит к лучшему использованию предела текучести высокопрочных болтов. При этом заметно снижается напряжение кручения.


Распределение нагрузки

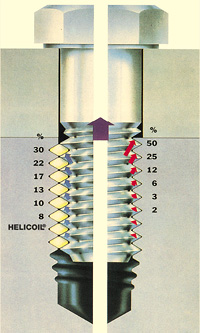

HELICOIL®plus резьбовая технологияЭластичность резьбовой вставки HELICOIL®plus обеспечивает равномерное распределение нагрузки и напряжения, тем самым, создавая безупречное при легание боковых поверхностей. Погрешность шага и угловая погрешность компенсируются на общей длине резьбовой вставки. Таким образом, достигается идеальная передача усилия от болта к принимающей резьбе. Качество резьбовых соединений значительно повышается, как для статических, так и для динамических рабочих нагрузок.

Устойчивость к коррозии и термическому воздействию

Свойства материала HELICOIL®plus позволяют избежать «закусывания» болтов при нормальных условиях окружающей среды. Для резьбовых соединений, испытывающих большие термические нагрузки, предлагаются резьбовые вставки HELICOIL®plus из материалов на основе никеля с покрытием и без него. Эластичность и упругость сохраняются даже при высоких температурах. При использовании материалов, особенно подверженных коррозии, например, магния, применяются вставки HELICOIL®plus специального исполнения из высокопрочного алюминия с особым покрытием. Тем самым исключается контактная коррозия.

Свобода выбора конструкции

HELICOIL®plus резьбовая технология
Резьбовые вставки HELICOIL®plus предоставляют конструктору свободу в выборе материала и его толщины. Вследствие уменьшения места соединения и сокращения размера болта, а также экономии материала, рабочего пространства и веса при одинаковых или более высоких требованиях, достигается значительное сокращение затрат с помощью HELICOIL®plus.

Прочность посадки

Наружный диаметр резьбовой вставки HELICOIL®plus в состоянии до установки на определённый размер больше, чем
посадочная резьба. Эта разница – наряду с высоким пружинящим усилием материала – вызывает радиальное рас-
ширение и, тем самым, даёт прочную посадку без зазора в принимающей резьбе. В таком случае больше не нужны до-
полнительные элементы фиксации или клей, как при обычных втулках.

HELICOIL®plus резьбовая технология


Области применения

Конструкционный элемент
Везде, где применяются материалы с недостаточным пределом прочности на сдвиг (например, алюминий, сплавы на основе алюминия и магния), при бронировании/усилении резьбы не обойтись без HELICOIL®plus. HELICOIL®plus при разработке серийных деталей обеспечивает возможность миниатюризации и исполнения из облегчённых конструкций.

Исправление дефектов и ремонт резьбы
Резьбовые вставки HELICOIL®plus применяются во всём мире для экономичного и надёжного ремонта повреждённой или изношенной резьбы.

Материалы

HELICOIL®plus резьбовая технология


Типы резьб

HELICOIL®plus резьбовая технология


Резьбовые вставки HELICOIL®plus соответствуют многим техническим спецификациям и промышленным, авиационным стандартам и нормам космонавтики. Среди прочего, это – DIN 8140, DIN 65536, LN 9039, LN 9499. Другие стандарты (например, военные (MS) и EN – стандарты) по запросу.
